沉淀池技术参数

　　斜管onclick=“g(沉淀池); 沉淀池设计原理了创造理想的层流条件，提高去除率，需要控制雷偌数Re=，斜管由于湿周p长，故Re可控制在200以下。远小于层流界限500。又从佛劳德数Fr=可知，由于P长，W小，Fr数可达10.3-10.4。

　　异向流斜管onclick=g(沉淀池>沉淀池的水力计算可归纳为如下三种：

　　2.1分离粒径法：

　　可分离颗粒的粒径dp可表示为：

　　若用可分离颗粒沉速us来表示，则：

　　式中：Q—onclick=g(沉淀池)>沉淀池流量

　　η——有效系数;

　　μ——颗粒沉降速度，m/s;

　　Af——斜板水平投影面积之总和，m;

　　A′f——斜板实际总面积，m;

　　θ——斜板倾斜角度，(°);

　　l——斜板斜长，m;

　　h——斜板安装高度，m;

　　B——池宽，m;

　　v——板内流速，m/s;

　　P——水平板距，m;

　　N——斜板间隔数;

　　L——斜板组合全长(相当于池长)，m;

　　h1——积泥高度 (泥斗高度)，m;

　　h2——配水区高度，m;

　　h3——保护高度，m;

　　H——沉淀池总高度，m;

　　t——颗粒沉降需要时间，s;

　　L′——颗粒沉降需要长度，m。[2]

　　2.2 特性系数法

　　按照沉淀***不理的端面所求得的可分离沉速usc与us关系为：usc=us，s为一常数。S值被称为斜管的特性参数，虽断面形状而定。

　　平流沉淀池考虑到颗粒沉淀过程中的絮凝因素，假设颗粒的沉速以等加速改变，并设起始沉速为零。结合考虑管内的流速分部，则斜管长度为颗粒沉速变化的加速度，即上诉三种方法，各有不足之处，在还没有更完善的斜管沉淀池计算方法之前，认为分离粒径可作为斜管沉淀计算的出发点。斜管沉淀池的流态设计

　　对斜管沉淀池进行设计需要以下参数：

　　截留速度

　　斜管沉淀池在布置方面的差别，将影响设计截留速度值的取用。一般规模较大的斜管沉淀池，由于其进水分配和出水收集不容易保证均匀。而设计时宜选用指标低于规模较小的斜管沉淀池。在异向流斜管沉淀池设计中，截留速度一般为0.15-0.40mm/s。

　　管径与管距

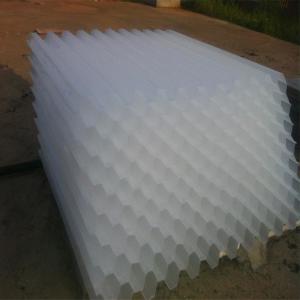

　　国内异向流斜管沉淀池的断面几乎采用正六角行，一般用内切直径作为管径用于给水处理的异向流斜管沉淀池的管径为25-35mm。

　　斜管长度

　　斜管长度一般不宜小于50cm，斜管的长度取决于斜管的加工和沉淀池的池深。

　　倾角

　　异向流倾角需要保持45-600

　　上升流速或表面符合率

　　异向流流速8.3-14mm/s。

　　雷偌数(Re)

　　一般平流式沉淀池中的雷偌数(Re)常在104上，而水流属于紊流。斜管沉淀池则由于湿周增加，水力半径降低，而雷偌数(Re)明显减少，以致***有条件控制在层流条件下(Re数小于500)。

　　佛劳德数

　　在平流式沉淀池中，Fr值大致为10-5的数量级。斜管沉淀池由于水力半径减少和水流速度提高的提高，Fr数一般在10-3-10-4 的范围内，因而水流稳定性明显增加。
