曝气管安装规范

　　一、曝气头安装与检验：

　　1、参考标准

　　GB50231-98 机械设备安装工程施工及验收通用规范

　　SZ-06-99 排水工程机电设备安装质量检验评定标准

　　CJ/T3015.4-96 污水处理用张中、微孔曝气器

　　2、曝气头现场条件

　　(1))微孔曝气器、配气管及配气支管均为现场组装。

　　(2)审核现场水池尺寸是否与施工图一致;

　　(3)待曝气头马鞍座粘接牢固后(约24小时)，再安装曝气器;

　　(4)承包商在上述设备安装前，应对建成构筑物的相关土建尺寸，逐行核对，并提出详细记录，对不符合安装条件的部分，应向监理工程师报告，经批准及修正后，方可安装。

　　(5)曝气头及管路安装完毕，为防止管道连接部分漏气，池内应放进清水至曝气头上部100mm左右，然后通气进行测试，如发现有漏气部位应做上标记并及时修复，待***合格后，就可以正式投入使用了。

　　3、设备结构要素

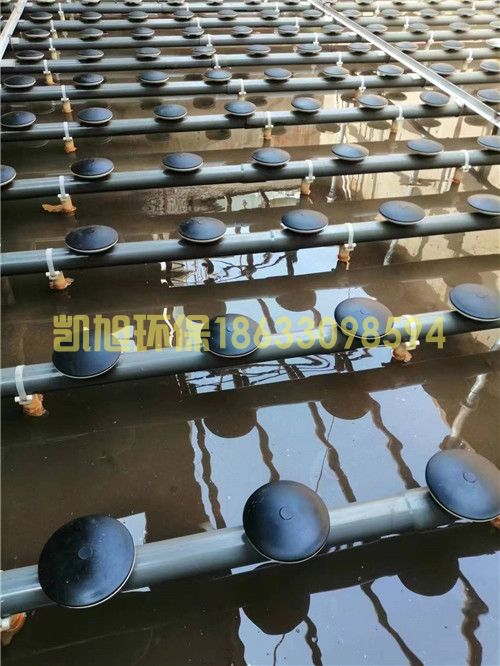

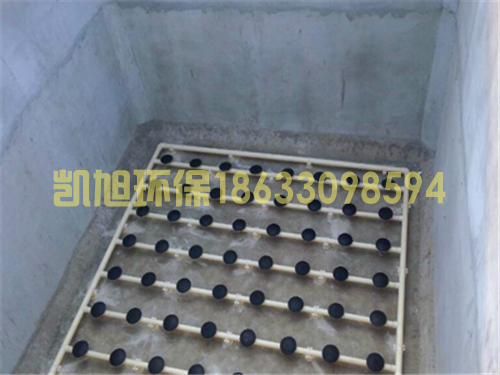

　　(1)微孔曝气头装置是由：曝气头、支撑管及密封垫、曝气管连接件组合为整体的曝气器，水下支管及管配件，基础螺栓及支架等组成。

　　(2)各部件之间的配合关系和安装顺序应按制造厂安装手册为准。

　　4、与土建工程分界面

　　(1)曝气头装置在土建构筑物内的预留孔、预埋件属土建工程。

　　(2)设备固定用基础螺栓、输配气管、水下支管及管配件均属本设备安装工程的范围

　　5、现场检验和调试

　　(1)安装后应按CJ/T3015.2标准进行检验，保证其允差值符合规定的指标。

　　(2)管式曝气器外观质量应无缺损和变形。

　　(3)在无水状况下，配管的相邻支座跨中，作100kg集中荷载承载试验，配管应无弯曲变形。

　　(4)承包商应按CJ/T3015.2标准进行，在清水状态下，按标准通风量检测气泡分布情况和充氧量等技术性能测定，以及按CJ/T3015.4标准进行布气均匀性和机械、理化性能的测定。

　　(5)耐久性试验的应按0.1%供货数量抽检，试验以浸没水深300mm，操作周期100万次，每次持续时间10S，并提交样品试验后的阻力损失、静态水的氧转移率、尺寸公差及外形特征检验合格的报告。

　　(6)安装后，须配合鼓风机系统进行空载试运行及负载连续运行试验。
