「可提升曝气器（管）」可提升曝气器硬管连接

　　可提升曝气器(管)主要组成部分：ABS内衬管+EPDM膜片+SUS304喉箍+两端配件;产品规格为二管式，四管式;进气室由ABS SUS304等材质;可提升曝气器系统是由鼓风机，风机出口后主管，曝气池上分气管，连接硬管，曝气器组成。

　　工作原理

　　鼓风机的压力空气通过布气主管进入供气管导入曝气器进气室，气量存储于进气室中，并于曝气管中的进气孔形成环形气体，使微孔曝气管膜鼓起，空气通过膜管上的微孔进行水体曝气，形成微气泡;当供气停止时，膜管弹性收缩至骨架支撑上，微孔收缩回弹闭孔，阻止水体倒流，防止堵塞曝气器。

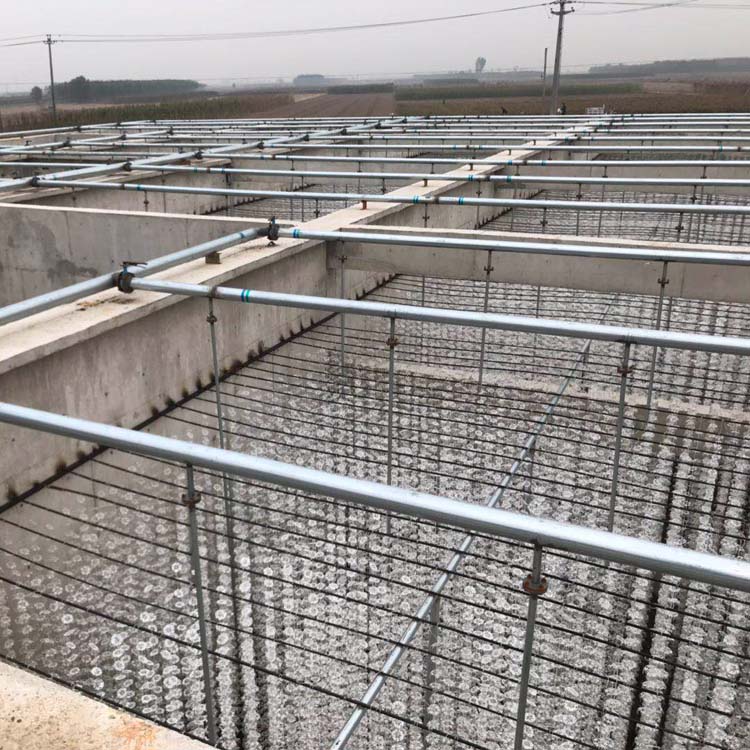

　　可提升曝气器(管)安装现场在新建曝气池中，选用可提升曝气器(管)，自鼓风机后主管至曝气池单侧后，按照所设计的图纸，在曝气池上方安装进气主管，较之前的底部安装曝气管的进气管道安装在了池上。对于日后的维修及更换，均方便。在不放水单支进气管关停阀门就可操作，避免了安装在底部曝气器需维修更换时，要清池的麻烦。

　　在污水处理中现有的增氧曝气池中，不用放水，利用现有的进气管道稍做改动，就可安装可提升曝气器(管)，成本造价低。

　　可提升曝气器(管)安装现场安装方法

　　1水面的主管道按图纸尺寸焊接成整根管道， 在整根管道上画线，焊接输气支管接头，输气支管接头一端与输气主管焊接，一端焊接法兰，确保每一个输气支管接头在一水平线上;

　　2按图纸尺寸距池面一般为300-500mm左右的高度，具体根据用户水面高度而定，确保输气支管法兰在水面以上，方便以后维修;按图纸为1000-1200mm左右开口，为每套曝气器之间的距离;

　　3 焊接输气支管接头后，在输气主管一端焊接盲板，一端焊接阀门法兰，之后将输气主管放在图纸所标的实际位置上。

　　4 输气主管焊接完毕后，直接用U型卡固定在墙体上;输气主管放置于支撑上，支撑固定于池体上。

　　5 安装连接曝气器的输气支管完毕后， 安装曝气器，调整曝气器，确保曝气器在一条直线上;

　　6 检查所有连接点螺丝是否拧紧，防止漏气;

　　7安装完成，调试验收。

　　常见故障及解决方案：

　　1.每条主管上的曝气量不同，

　　解决：调节进气阀门。

　　2.局部曝气不均匀

　　解决：提升起曝气器，查看是否堵塞或破损，

　　3.局部有大花现场

　　解决：检查单支曝气器是否卡箍松动，是否需要更换膜片;
