一、「曝气盘」简介
曝气盘(又称曝气头,盘式曝气器)是膜式微孔曝气器的一种。采用ABS工程塑料为底盘、托板,布气板由三元乙丙胶(EPDM)或硅胶材料制成,曝气装置由曝气盘、调节器、连接件和布气管道、三通、四通、弯头等管件连接组成。
膜片曝气盘按供池形安置疏密程度,曝气器和布气管儿道认为合适而使用G3/4螺丝扣连署,底座为内螺丝扣(固定于布气管儿道上),曝气器为外螺丝扣。安装时,先把调节器所需尺寸固定于池底,而后用抱箍把布气管儿道固定在调节器上。主要独特的地方是气泡儿直径小,气泡儿廓张平均,耐腐蚀性强。
二、「曝气盘」规格型号
曝气盘可分为三种常规型号Φ215,Φ260,Φ300。
三、「曝气盘」技术参数
曝气盘规格型号 | 215mm | 260mm | 300mm |
服务面积 | 0.3-0.65m3/h.个 | 0.4-0.8m3/h.个 | 0.5-1.0m2 h.个 |
曝气膜片运行平均孔隙 | 80-100微米 | 80-100微米 | 80-100微米 |
曝气阻力 | 180-280mmH2O | ||
充氧能力 | 0.13-0.4kgO2/h | 0.21-0.4kgO2/h | 0.2-0.4kgO2/h |
氧利用率 | 22-40% | 31-59% | 35-59% |
工作通气量 | 1.5-3 m/h.个 | 2-5 m/h.个 | 2-8m3/h.个 |
氧总转移系数 | kla(20%)0.204-0.337min-1 | ||
空气流量 | 1.5-3m3/个h | ||
淹没水深 | 4-8m | 4-8m | 4-8m |
四、「曝气盘」性能及优势
曝气盘是曝气装置,该装置曝气气泡直径小,气液界面积大,气泡扩散均匀,不会产生孔眼堵塞,耐腐蚀性强,比常规产品固定螺旋曝气器,散流曝气器和穿孔管曝气器能耗降低40%,或增加污水处理量40%。特别适用于城市污水和大型工厂新建扩建和老曝气池改造,且曝气池可间歇运行。
五、「曝气盘」的特点
1、膜片为全***材质(EPDM)
2、低阻力膜片轻松打开
3、曝气服务面积大
4、污泥光滑脱落
5、曝气膜片有充足的延展量
6、机械化装配周边密封性能好
7、整体强度坚固使用寿命长
六、「曝气盘」曝气管道的连接方式
曝气装置由橡胶膜微孔曝气器、布气管道、调节器、连接件、清除装置等组成。布气管道环形布置,橡胶膜微孔曝气器按供气量和池形布置密度、曝气器和布气管道的连接采用G3/4螺纹连接,底座(固定于布气管道上)橡胶膜微孔曝气器为外螺纹,安装时先把调节器按所需尺寸膨胀累栓固定在池底,然把布气管道固定在调节器上。为防止其它作业如电焊火花和土建时,混凝土等重物损坏曝气装置,必须等土建后在放水前把曝气器装上,为防止管道和连接部分漏气,应放水超过曝气器10cm左右水深试漏,通气管道连接部分漏气应及时排除,然后正式投运。
七、「曝气盘」安装程序
1 审核安装施工图;
2 审核现场水池尺寸是否与施工图一致;
3 根据现场情况与图纸放线;
4 按线打膨胀螺栓,安装可调管支架;
5 根据图纸尺寸开始切管下料;
6 中间进气主管定位,将配套的四通或代三通粘接好(注意:一定要横平竖直);
7 根据图纸上曝气器的位置在支管上放线、开孔,开孔大小一般为 6~ 8mm,根据具体的曝气器型号确定;(打孔后的碎屑一定要清理干净,不得留在管路中)
8 把支管放在可调管支架上,与中间的进气主管粘接在一起(注意:支管上打好的孔一定要垂直向上);
9 把两侧边管的三通接口、弯头接口与支管的管口粘接在一起。(注意:一定要横平竖直)
10 用可调管支架调节整体管路的水平度;
11 扎上可调管支架尼龙扎带(方法:把尼龙扎带不带孔的一边扣在支架的卡槽内,然后找一根 12mm左右的铁棍插入尼龙扎带的方孔里,轻轻一压就扣上了);
12 在支管上打孔的位置粘接曝气器接咀(注意:曝气器接咀一定要垂直向上);
13 待曝气器接咀粘接牢固后(约24小时),再安装曝气器;
14 曝气器及管路安装完毕,为防止管道连接部分漏气,池内应放进清水至曝气器上部100mm左右,然后通气进行测试,如发现有漏气部位应做上标记并及时修复,待***合格后,就可以正式投入使用了。
15 注意事项:
①、为防止其它作业,如电焊火花和土建施工等损坏曝气装置,曝气管道系统安装必须在土建结束后进行。
②、ABS管口可以不打磨粘接,UPVC管口必须打磨后粘接,曝气管路推荐使用ABS管。
八、「曝气盘」售后保修服务
该产品使用环境仅限于下列条件
1 水温:10~50℃
2 水质:常规生活污水
3 水深:≤5m
4 风量:≤3m3/h.只
下列条件及环境下运行不属于保修范围
1 进货、堆放期间保管不善产生损坏;
2 安装期间橡胶膜片划伤;
3 胶水污染橡胶膜片;
4 随意抛掷损伤橡胶膜片;
5 在可能出现的强酸、强碱、粘稠、大量油污存在的废水中运行;
6 因设计布局不合理、曝气空气清洁度差及安装管材管件时遗留垃圾存在等原因导致的曝气不均,不在保修范围内;
7 因使用、维护、保管不当造成的损坏,或因不可抗力造成的损坏,自行拆卸造成的损坏,均不属保修服务范围。
用户应严格按照该曝气器的使用说明使用该产品,超出使用范围,我单位不负责保修。

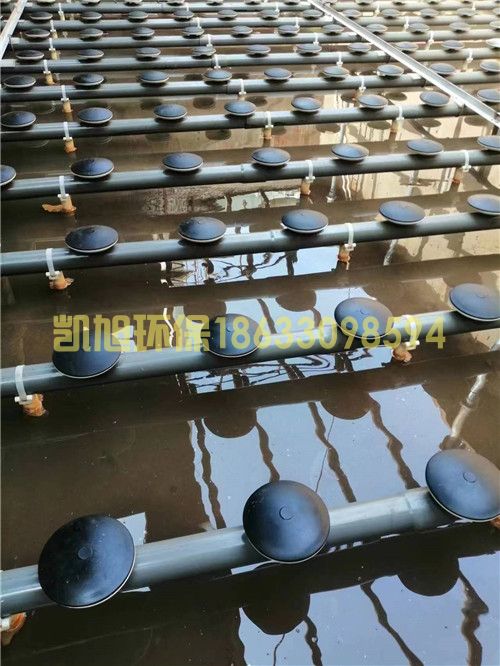

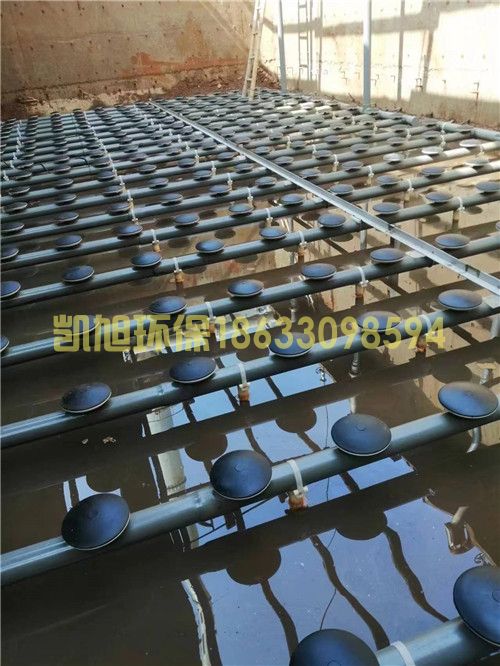

九、「曝气盘」工程案例图片
「曝气盘」价格请咨询「曝气盘」厂家电话:18131165270
